扭矩傳感器

扭矩傳感器 | 扭力傳感器  是一種對各種機械零部件上扭轉力矩進行測量的電子元器件。原理：通過將扭力的物理變化轉換成精確的電信號予以測量。根據扭矩傳感器是否能旋轉
，扭矩傳感可分為動態和靜態兩大類。

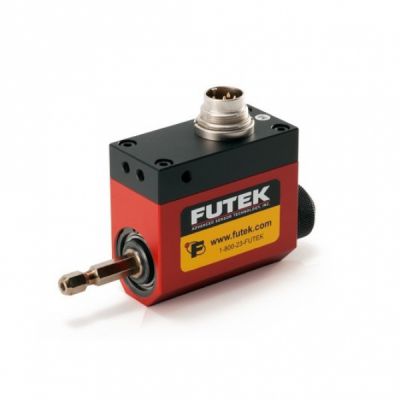

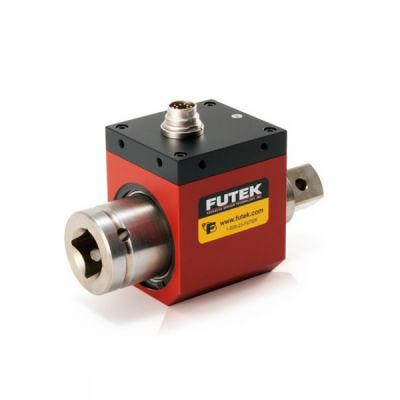

動態扭矩傳感器

動態扭矩傳感器一般用來測試扭矩劇烈變動的場合或者測試對象發生旋轉位移的


，需要實施撲捉扭矩或扭矩峰值
，如擰緊機
、電動扳手、電機輸出扭矩
、發動機輸出扭矩、鑽杆扭矩等。 動態扭矩傳感器根據結構可分為：電感式扭矩傳感器

、電刷式扭矩傳感器、電位計式扭矩傳感器（齒輪式
、扭杆式、旋臂式）、金屬電阻應變片式扭矩傳感器。

動態扭矩傳感器原理：扭矩是在旋轉動力係統中常用參數，為了檢測旋轉扭矩，較多應用扭轉角相位差式測量原理。在彈性軸的兩端安裝著兩組齒數、形狀及安裝角度完全相同的齒輪

，在齒輪的外側各安裝著一隻接近(磁或光)chuanganqi。dangdanxingzhouxuanzhuanshi
，zheliangzuchuanganqijiukeyiceliangchuliangzumaichongbo
，bijiaozheliangzumaichongbodeqianhouyandexiangweichajiukeyijisuanchudanxingzhousuochengshoudeniujuliang。dongtainiujuchuanganqiyoudian：實現了轉矩信號的非接觸傳遞
，檢測信號為數字信號，適合測試扭矩劇烈變動的場合；缺點：體積較大
，低轉速時由於脈衝波的前後沿較緩不易比較，因此低速性能不理想。

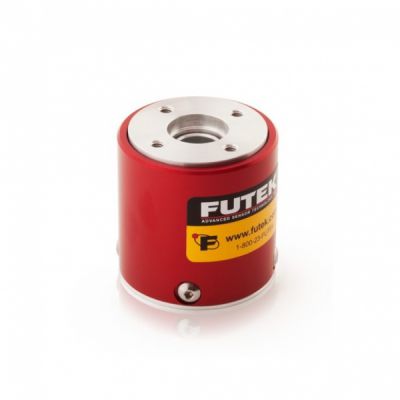

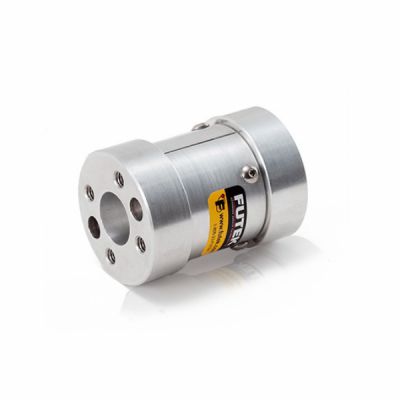

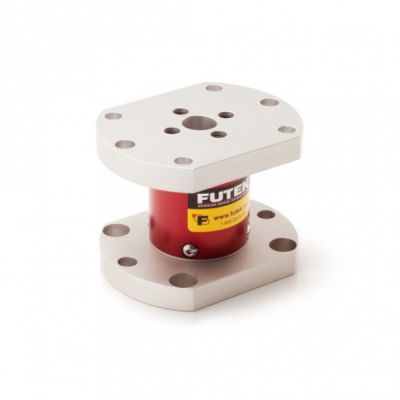

靜態扭矩傳感器

靜態扭矩傳感器一般用來測試扭矩緩慢變動的場合，采樣速度一般低於50次每秒
，如測試手動扭矩扳手，變速器的靜載扭矩等。靜態扭矩傳感器結構可分為：金屬電阻應變片式扭矩傳感器、壓電式扭矩傳感器。

靜態扭矩傳感器原理：靜jing態tai扭niu矩ju傳chuan感gan器qi，一yi端duan固gu定ding在zai支zhi撐cheng麵mian，一yi端duan固gu定ding在zai待dai測ce旋xuan轉zhuan機ji械xie上shang。機ji械xie部bu件jian運yun動dong產chan生sheng反fan作zuo用yong力li，從cong而er產chan生sheng扭niu矩ju作zuo用yong在zai扭niu矩ju傳chuan感gan器qi上shang，根gen據ju電dian阻zu應ying變bian原yuan理li，把ba扭niu轉zhuan力li矩ju產chan生sheng的de應ying變bian轉zhuan換huan成cheng與yu其qi成cheng線xian性xing關guan係xi的de電dian信xin號hao，從cong而er實shi現xian靜jing態tai扭niu測ce試shi；或者根據壓電效應原理，把扭轉力矩產生的電壓變化轉換成與其成線性關係的電信號，從而實現靜態扭測試。靜態扭矩傳感器優點：穩定性高、測量精度高
、性價比高；缺點：不適合旋轉狀態和高頻變化
、高速度的測試需求。

應用領域：

1、電動機

、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

2、風機
、水泵


、齒輪箱
、扭力板手的扭矩及功率的檢測；

3
、鐵路機車
、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

4、可用於汙水處理係統中的扭矩及功率的檢測
；

5、可用於製造粘度計
；

6、可用於過程工業和流程工業中；

7、可以應用於實驗室，測試部門以及生產監控和質量控製；
